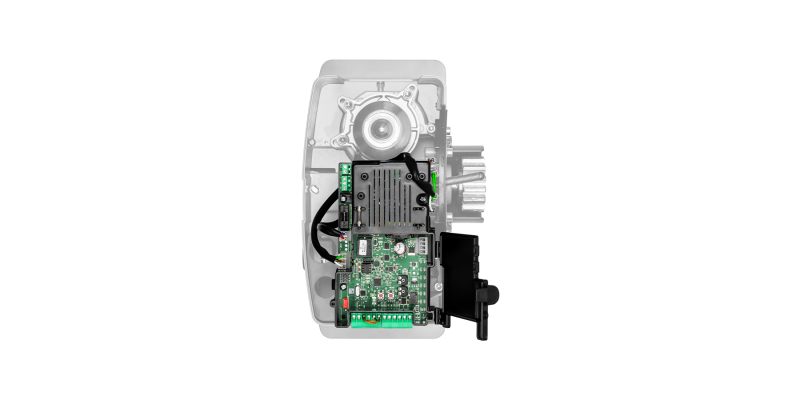

Opérateur BULL624SW

Opérateur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur virtuel
BULL624SW | Opérateurs pour portails coulissants | BENINCÀ FRANCE S.A.R.L.
Telechargez le manuel d'instructions

Usage collectif

24 Vdc

Jusqu’à 600 kg

Signal encodeur recréé par la centrale de commande à partir de la mesure des paramètres de fonctionnement du moteur électrique. Il est possible de gérer de manière optimale les ralentissements, de suivre la trajectoire du portail en distribuant le couple en fonction de sa position pour garantir la sécurité maximale

Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels

Récepteur 433,92 Mhz doté de code exclusif ARC (Advanced Rolling Code)

Prédisposition pour la connexion aux systèmes domotiques KNX à travers la connexion de la carte X.BE (option)

Possibilité de gestion de la centrale de commande à travers l’application BeUp qui réplique le menu de la centrale et permet de programmer les paramètres, les logiques, de lire les messages d’erreurs et mettre à jour le firmware. Il est possible d’effectuer un diagnostic à distance, vérifier l’état du portail et envoyer une commande

64 émetteurs mémorisables dans le récepteur

Identifie les moteurs ou les centrales de commande à des valeurs d'absorption en veille ≤ 0,8 W.

BULL624SW

24 Vdc | usage intensif

Opérateur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur virtuel | Alimentateur à commutation 115/230 Vac qui permet une faible consommation et une longue durée de vie de l'actionneur | Centrale à trimmer et dip-switch | L’encodeur virtuel permet de gérer de manière optimale les ralentissements, d'en suivre le trajet (STC System) et de gérer la distribution du couple en fonction de la position du portail, ce qui garantit une sécurité maximale | Fonctionnement assuré en cas de coupure de courant par des batteries qui s’intègrent parfaitement au moteur (2 x 1,2 Ah) | Système anti-écrasement avec détection ampérométrique d'obstacles | Possibilité d'intégration à des systèmes domotiques KNX avec l'accessoire X.BE et programmation via l’application BeUP en se connectant à l’interface PRO.UP

Gabarit de fondation renforcé inclus. Dimensions 326x164,5x2 mm, entraxe de fixation moteur 301x75 mm, 4 trous Ø 8,5 mm

BULL624SW 1x

BULL624SW

Opérateur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur virtuel

PUPILLA.T 1x

PUPILLA.T

Paire de photocellules orientables dans trois positions, alimentation 14÷30 Vac/12÷30 Vdc | Possibilité de montage rapproché de 2 paires sans synchronisation

LAMPY 1x

LAMPY

Feu clignotant 12÷255 Vac/dc avec antenne intégrée

TO.GO2VA 1x

TO.GO2VA

Émetteur 2 canaux, 433,92 MHz, avec codage Advanced Rolling Code et Rolling Code

Alimentation de réseau 115 / 230 Vac (50-60Hz)
Alimentation moteur 24 Vdc
Courant max. absorbé 3,2 / 1,7 A
Poussée maximale 715 N
Vitesse d’ouverture 5,5 ÷ 11 m/min
Cycle de travail uso intensivo
Degré de protection IP44
Centrale incorporée
Récepteur intégré
Encodeur
Encodeur virtuel
Fins de course magnétiques
Pignon pour crémaillère M4 Z14
Température de fonctionnement -20°C /+50°C
Lubrification GRAISSE
Poids maximum portail 600 kg
Poids 8,0 kg
Nb de moteurs par palette 40
Poids kit 8,5 kg
Nb de kits par palette 40

CP.B24-SW

APPLICATION

1 opérateur pour porte coulissante séries BULL SW

ALIMENTATION CENTRALE

230 Vac - 50/60 Hz

ALIMENTATION MOTEURS

24 Vdc / 8 A

ABSORPTION EN VEILLE

0,8 W

PRINCIPALES FONCTIONS

Réglage paramètres et logiques de fonctionnement par trimmer, dip-switch et touches | Récepteur radio intégré 433,92 MHz 64 codes et codage radio ARC | Borniers fixes | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrée fin de course moteur | Entrées pas à pas, arrêt, photocellule | Entrée photocellule programmable active en ouverture - fermeture et photocellule en fermeture uniquement | Entrée arrêt programmable comme piéton | Sortie configurable comme voyant de signal portail ouvert ou deuxième canal radio | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple avec calcul automatique pour chaque point durant la course (STC SYSTEM) | Réglage électronique de la vitesse d’ouverture et de fermeture séparé | Sécurité anti-écrasement avec détection ampérométrique | Encodeur virtuel | Ralentissements réglables | ESA+ intégré pour des économies d’énergie | Possibilité de configuration et de gestion des radiocommandes avec système Advantouch | Prédisposition pour le branchement du chargeur de batteries SW.CB (option) | Prédisposition pour le branchement KNX avec carte X.BE (option) | L’utilisation de l’accessoire pro.UP et de l’application BeUP permet d’accéder à un niveau de programmation avancé, de consulter le nombre de manœuvres et de protéger la centrale avec un mot de passe, en plus des fonctions de diagnostic et de mise à jour du firmware

Schéma Technique BULL624SW
