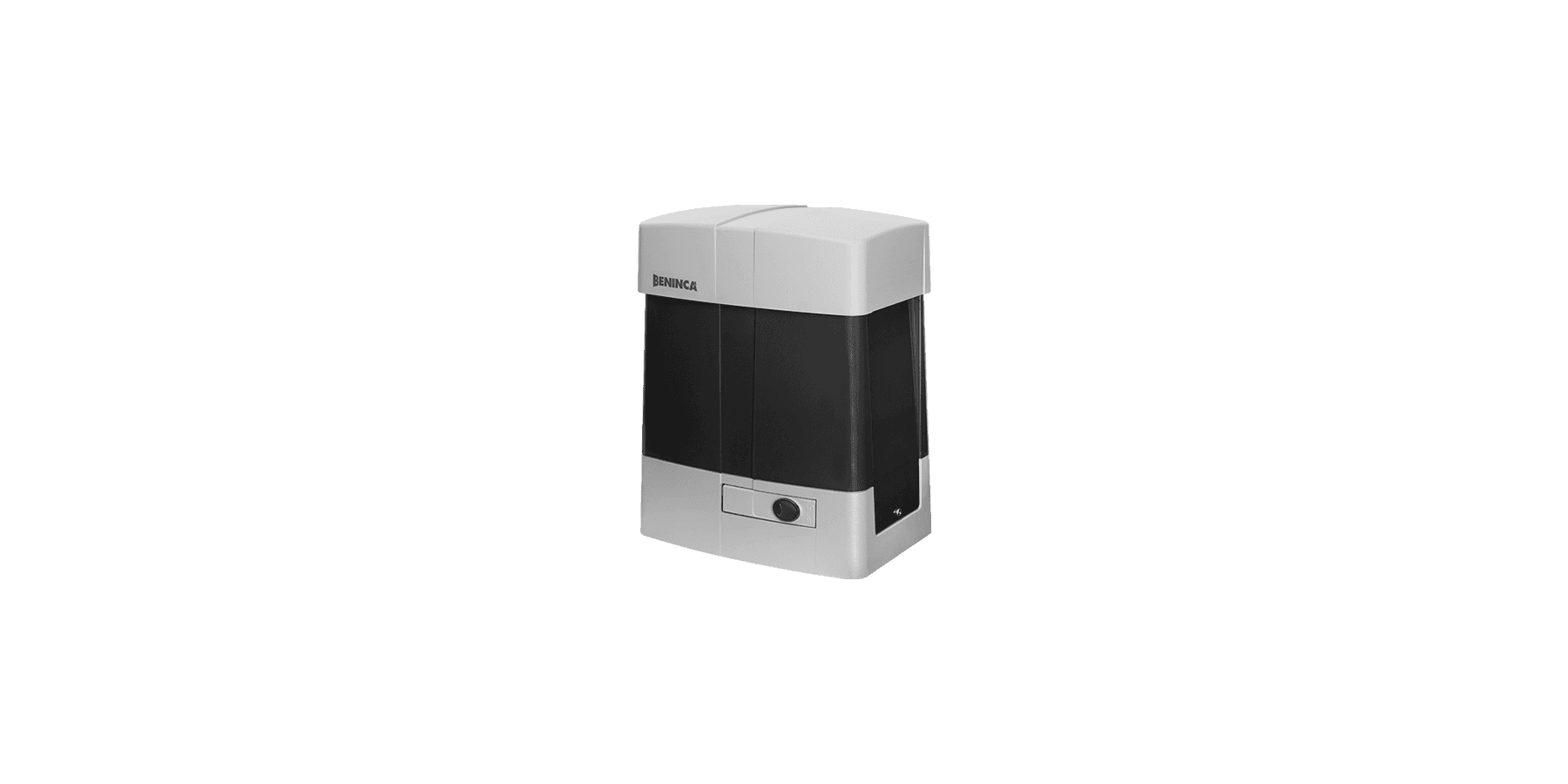

Motoréducteur BULL20T

Motoréducteur 400 Vac triphasé pour utilisation intensive avec centrale externe et électrofrein

Usage industriel

400 Vac | triphasé

Jusqu’à 2000 kg

Dispositif intégré qui garantit la précision maximale pendant les phases d'actionnement de l'automatisme

BULL20T

400 Vac | triphasé, usage intensif

Motoréducteur 400 Vac triphasé pour utilisation intensive avec centrale externe et électrofrein | Auto-ventilé pour une plus grande intensité d’utilisation | Levier de déverouillage en métal

Plaque de fondation avec tire-fonds. Fixation au moteur et au sol 269x106 mm, 4 Ø 12 mm

Alimentation de réseau 400 Vac (50-60Hz)
Alimentation moteur 400 Vac
Courant max. absorbé 1,7 A
Poussée maximale 2000 N
Vitesse d’ouverture 10,5 m/min
Cycle de travail usage intensif
Degré de protection IP44
Centrale incorporée
Récepteur intégré
Encodeur
Encodeur virtuel
Fins de course magnétiques
Pignon pour crémaillère M4 Z18
Température de fonctionnement -20°C /+50°C
Lubrification GRAISSE
Poids maximum portail 2000 kg
Poids 21,3 kg
Nb de moteurs par palette 20

START

APPLICATION

1 moteur pour portes sectionnelles et roulantes, portes en accordéons à plus de deux vantaux, volets non équilibrés et portes coulissantes industrielles

ALIMENTATION CENTRALE

230 Vac monophasé ou 400 Vac triphasé

ALIMENTATION MOTEURS

230 Vac monophasé ou 400 Vac triphasé

PRINCIPALES FONCTIONS

Seulement logique de fonctionnement homme mort | Borniers fixes | Entrées fin de course moteur | Entrées pour ouverture, fermeture et arrêt d’urgence | Boutons poussoirs d’ouverture et de fermeture intégrés dans l’unité de commande | Sortie pour raccordement de feux clignotants et condensateur auxiliaire de démarrage du moteur

THINKY

APPLICATION

1 moteur pour portes sectionnelles et roulantes, portes en accordéons à plus de deux vantaux, volets non équilibrés et portes coulissantes industrielles

ALIMENTATION CENTRALE

230 Vac monophasé ou 400 Vac triphasé

ALIMENTATION MOTEURS

230 Vac monophasé ou 400 Vac triphasé

PRINCIPALES FONCTIONS

Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et codage radio ARC et prédisposition pour récepteur radio embrochable | Prédisposition pour raccordement d’un encodeur absolu et câblage rapide (moteurs VN « ESW ») | Réglage automatique des paramètres de fonctionnement avec moteurs dotés d’un encodeur absolu (VN « ESW ») | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pour fins de course moteur | Entrées pour ouverture, fermeture, pas à pas, piétons et arrêt | Entrées pour 4 paires de photocellules (actives en ouverture et fermeture ou seulement en fermeture) avec logique PHOTO TEST | Entrée pour barre palpeuse N.F ou 8K2 | Entrée pour capteur de sécurité | Sortie utilisable pour témoin de signalisation de portail ouvert, second canal radio, éclairage de courtoisie et éclairage de zone | Sortie utilisable pour témoin de signalisation de portail ouvert ou test photocellules | Protection contre les défaillances de phase et le franchissement du seuil de courant du moteur | Possibilité de gestion des paramètres mémorisés dans la centrale électronique avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien

Schéma Technique BULL20T
