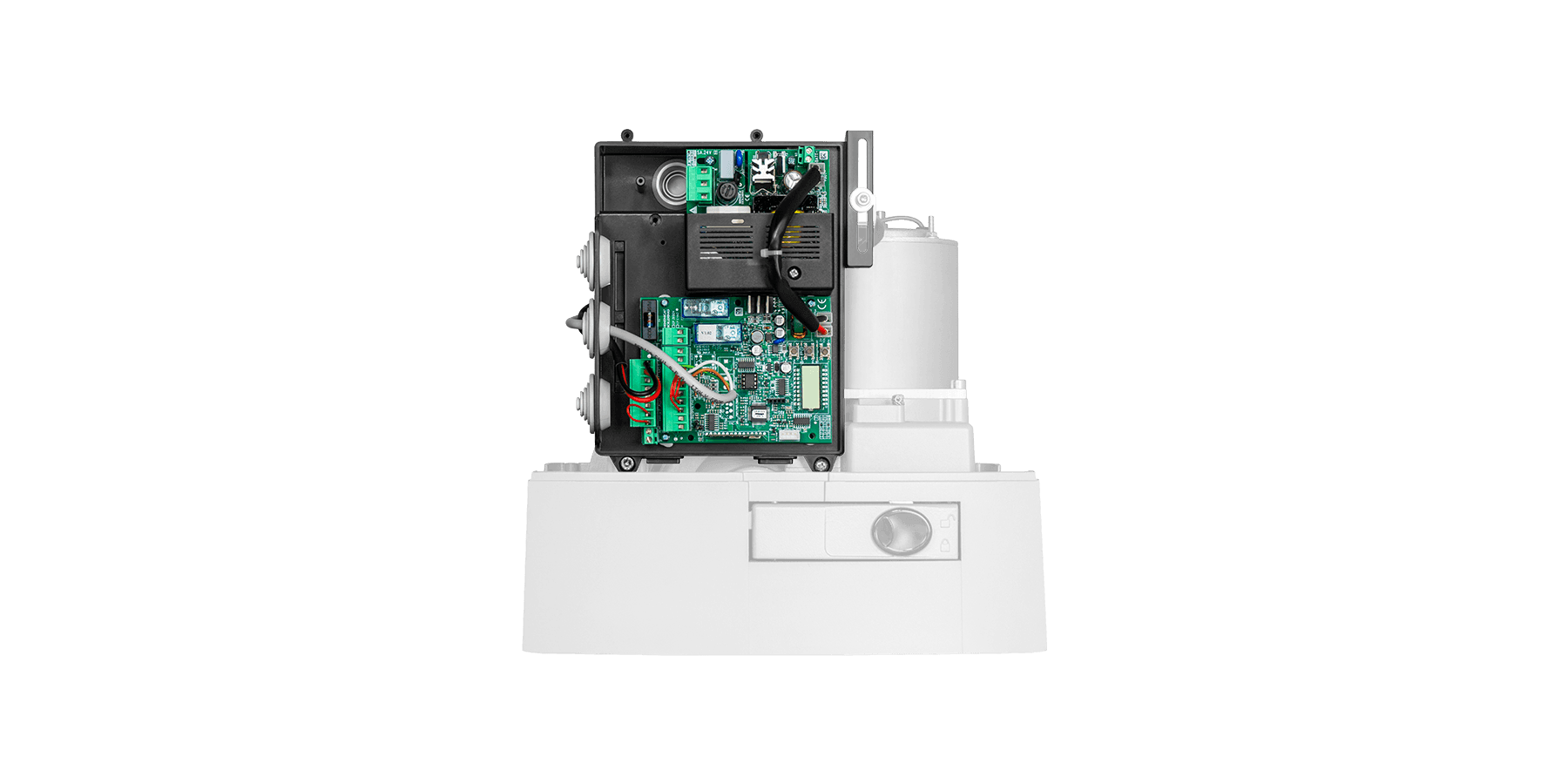

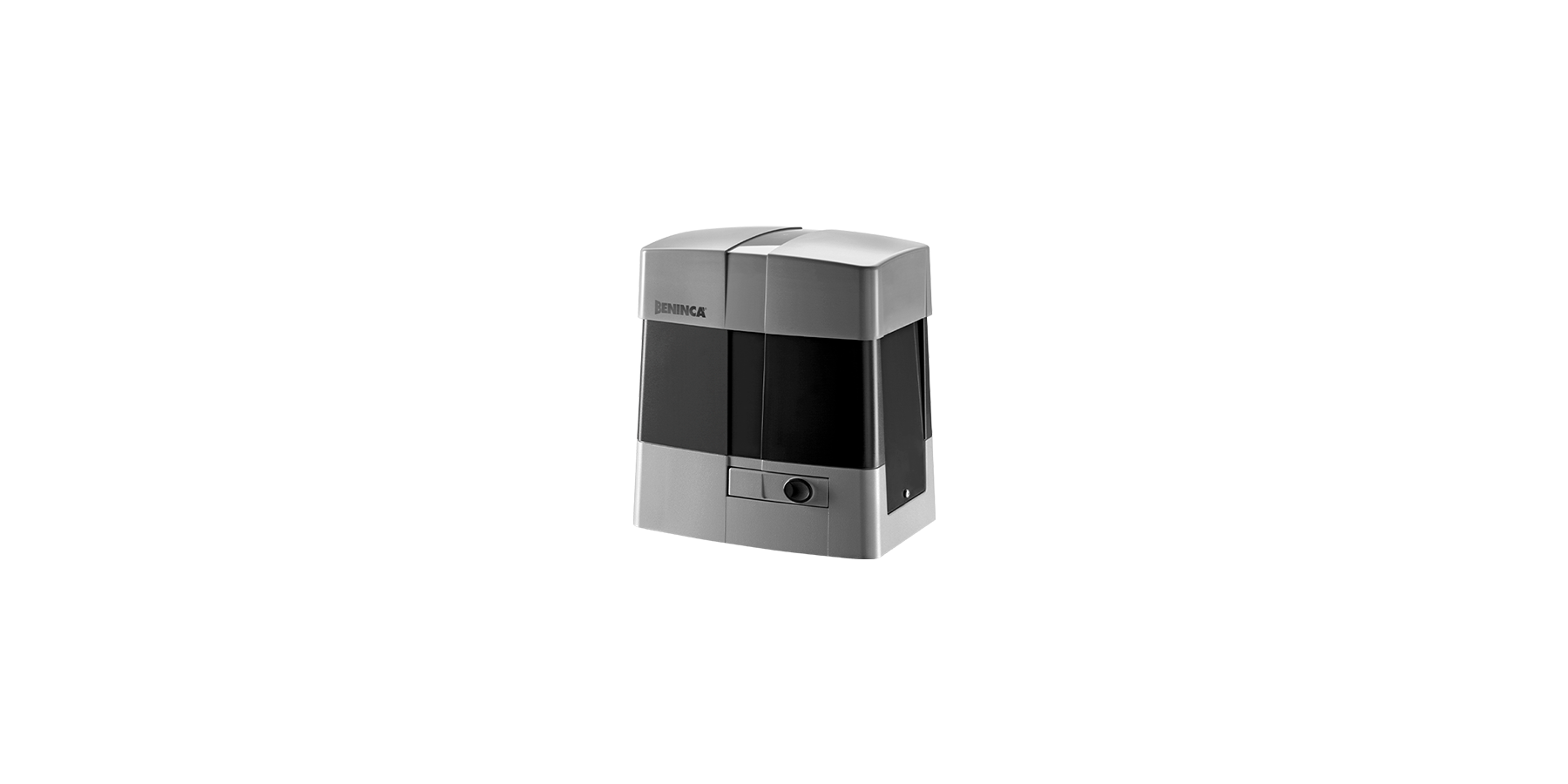

Motoréducteur BULL1524.S

Motoréducteur rapide 24 Vdc pour utilisation intensive avec fins de course magnétiques, centrale incorporée et encodeur virtuel

Usage collectif

24 Vdc

Jusqu’à 1500 kg

Signal encodeur recréé par la centrale de commande à partir de la mesure des paramètres de fonctionnement du moteur électrique. Il est possible de gérer de manière optimale les ralentissements, de suivre la trajectoire du portail en distribuant le couple en fonction de sa position pour garantir la sécurité maximale

Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels

Récepteur 433,92 Mhz doté de code exclusif ARC (Advanced Rolling Code)

2048 émetteurs mémorisables dans le récepteur

BULL1524.S

24 Vdc | usage intensif

Motoréducteur rapide 24 Vdc pour utilisation intensive avec fins de course magnétiques, centrale incorporée et encodeur virtuel | Alimentateur à commutation 100÷250 Vac qui permet une faible consommation et une longue durée de vie de l'actionneur | Trafic intense, idéal pour copropriétés | Système anti-écrasement à détection ampérométrique | La centrale de commande permet de calculer la position du moteur en mesurant la vitesse instantanée de déplacement (encodeur virtuel) | L’encodeur virtuel permet d’optimiser la gestion des ralentissements et d’en suivre le trajet (Systeme STC) et de gérer la distribution du couple en fonction de la position du portail, ce qui garantit une sécurité maximale | Facile et rapide à installer grâce à la fonction d’auto-programmation avec télécommande activable à la première installation | Fonctionnement possible en mode « vantaux opposés » au moyen de l’accessoire (SIS) et en l’absence de courant grâce au chargeur de batterie intégré | Levier de déblocage en métal

Plaque de fondation avec tire-fonds. Fixation au moteur et au sol 269x106 mm, 4 Ø 12 mm

Alimentation de réseau 100÷250 Vac (50/60 Hz)
Alimentation moteur 24 Vdc
Courant max. absorbé 1,7 A
Poussée maximale 944 N
Vitesse d’ouverture 11,7 m/min
Cycle de travail usage intensif
Degré de protection IP44
Centrale incorporée
Récepteur intégré
Encodeur
Encodeur virtuel
Fins de course magnétiques
Pignon pour crémaillère M4 Z18
Température de fonctionnement -20°C /+50°C
Lubrification GRAISSE
Poids maximum portail 1500 kg
Poids 16 kg
Nb de moteurs par palette 20

CP.B1524

APPLICATION

1 moteur pour portail coulissant série BULL1524

ALIMENTATION CENTRALE

100÷250 Vac – 50/60 Hz

ALIMENTATION MOTEURS

24 Vdc

PRINCIPALES FONCTIONS

Écran LCD intégré | Récepteur radio intégré 433,92 MHz 2048 codes et codage radio ARC | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pour fins de course moteur | Entrées pour pas à pas, piétons, arrêt | Entrée photocellule (PHOT O) programmable active en ouverture et fermeture ou seulement en fermeture | Entrée photocellule (PHOT C) active en ouverture et fermeture | Entrée pour barre palpeuse N.F. ou 8K2 | Entrée pour pas à pas utilisable pour ouverture | Entrée piétons utilisable pour fermeture | Deux sorties utilisables pour témoin de signalisation de portail ouvert, second canal radio du récepteur incorporé, éclairage de service, test photocellules | Prédisposition pour fonctionnement en mode « portail vis à vis » à l’aide d’une carte de synchronisation SIS (optionnelle) | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple | Sécurité anti-écrasement à détection ampérométrique | Réglage électronique du couple avec calcul automatique pour chaque point de la course (SYSTEME STC) | Ralentissements réglables | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Encodeur virtuel | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien | Chargeur de batterie intégré, compatible avec batterie mod. DA.BT2/DA.BT6

Schéma Technique BULL1524.S
Schéma Bornes BULL1524.S
