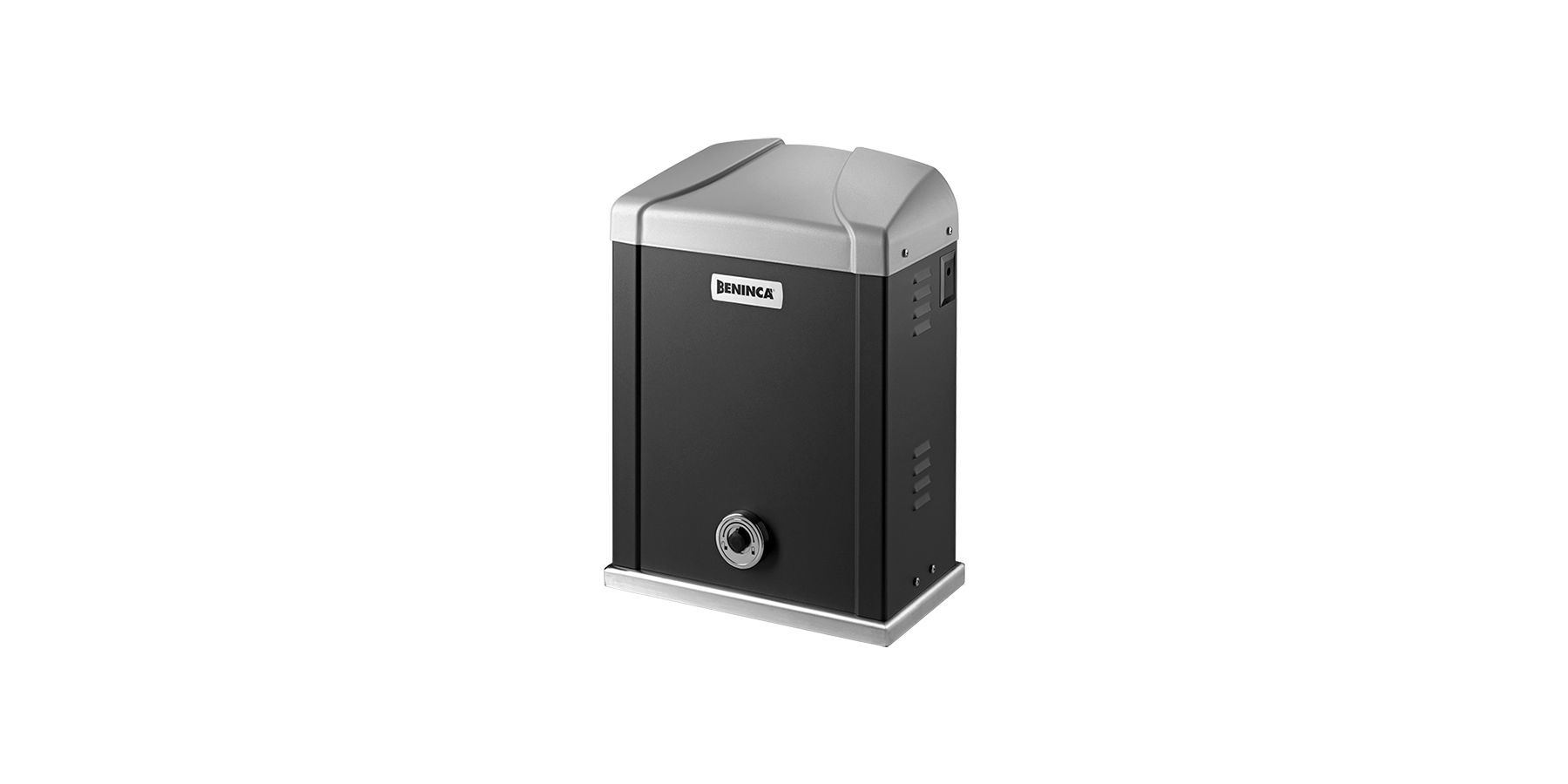

Motoréducteur BISON35 OTI

Motoréducteur 400 Vac pour utilisation intensive avec centrale incorporée, encodeur et variateur de fréquence

Usage industriel

400 Vac | triphasé

Jusqu’à 3500 kg

Dispositif intégré qui garantit la précision maximale pendant les phases d'actionnement de l'automatisme

La technologie du variateur de fréquence (inverter) permet de régler de manière graduelle la vitesse du moteur aussi bien en phase d’accélération qu’en phase de décélération, ainsi que de garantir un réglage plus prévis des phases d’actionnement du portail et une plus grande sécurité contre les risques d’écrasement

Moteurs à bain d'huile garantissant une longue durée de vie du réducteur ainsi qu'une haute intensité d'utilisation

64 émetteurs mémorisables dans le récepteur

BISON35 OTI

400 Vac | triphasé, usage intensif

Motoréducteur 400 Vac pour utilisation intensive avec centrale incorporée, encodeur et variateur de fréquence | Auto-ventilé pour une plus grande intensité d’utilisation | Le dispositif encodeur garantit la précision lors de la manœuvre du portail | Mécanique totalement en métal et lubrification à huile pour d’excellents rendements même à basse température | Traitement de protection et peinture du carter | La technologie du variateur de fréquence (inverter) permet de régler de manière graduelle la vitesse du moteur aussi bien en phase d’accélération qu’en phase de décélération, ainsi que de garantir un réglage plus prévis des phases d’actionnement du portail et une plus grande sécurité contre les risques d’écrasement | Possibilité de photocellules intégrées FTC.S, disponibles en tant qu’accessoire

Plaque de fondation non incluse

Alimentation de réseau 400 Vac (50-60Hz)
Alimentation moteur 400 Vac
Courant max. absorbé 3 A
Poussée maximale 3000 N
Vitesse d’ouverture 19 m/min
Cycle de travail usage intensif
Degré de protection IP44
Centrale incorporée
Récepteur intégré
Encodeur
Encodeur virtuel
Fins de course magnétiques
Pignon pour crémaillère M6 Z13
Température de fonctionnement -20°C /+50°C
Lubrification HUILE
Poids maximum portail 3500 kg
Poids 50,8 kg
Nb de moteurs par palette 4

CP.BISON OTI

APPLICATION

1 moteur pour portail coulissant série BISON25 OTI, BISON35 OTI et BISON45 OTI

ALIMENTATION CENTRALE

230 Vac monophasé ou 400 Vac triphasé

ALIMENTATION MOTEURS

230 Vac / 700 W triphasé avec variateur de fréquence (inverter) ou 400 Vac / 1500 W triphasé avec variateur de fréquence (inverter)

PRINCIPALES FONCTIONS

Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et 3 codages radio (Advanced Rolling Code, Rolling Code, Code Fixe) | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrée encodeur pour détection d’obstacles | Entrées fin de course moteur | Entrées pour arrêt, ouverture, fermeture, piétons et pas à pas | Entrées pour 4 paires de photocellules (actives en ouverture et fermeture ou seulement en fermeture) avec logique PHOTO TEST | Entrée pour barre palpeuse N.F. ou 8K2 | Entrée pour capteur de sécurité | Prédisposition pour raccordement variateur de fréquence (inverter) | Sortie pour témoin de signalisation de portail ouvert | Sortie utilisable pour second canal radio, éclairage de service ou éclairage de zone | Sortie de test photocellules | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple moteur | Ralentissements réglables | Freinage électronique garantissant un arrêt précis même en cas de portails lourds | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien

Schéma Technique BISON35 OTI
Schéma Bornes BISON35 OTI
