Opérateur TOM50M

Opérateur électromécanique autobloquant 230 Vac

230 Vac

Jusqu'à 5,0 m par vantail

TOM50M

230 Vac

Opérateur électromécanique autobloquant 230 Vac | Opérateur fiable et innovant, grâce aux 2 butées mécaniques réglables en ouverture et fermeture, accessibles par le haut et situées sous le carter métallique de la tige | Idéal pour l'automatisation de tout type de portail battant avec ses dimensions réduites (96 mm de large seulement) et ses supports de fixation à visser | L'inclinaison du câble de branchement à 45° maintient une distance minimale au sol | Les supports avant et arrière, alignés sur le même axe, assurent une meilleure répartition de la charge, optimisant ainsi la durée de vie de l’opérateur | Vis sans fin protégée par un anneau racleur et une tige en acier inoxydable pour une utilisation dans des conditions difficiles (poussière et sable) ou des milieux caractérisés par des agents atmosphériques agressifs | Déverrouillage par le haut facile d’accès

TOM50M 2x

TOM50M

Opérateur électromécanique autobloquant 230 Vac

HEADY 1x

HEADY

Centrale de commande 230 Vac avec récepteur intégré

PUPILLA.T 1x

PUPILLA.T

Paire de photocellules orientables dans trois positions, alimentation 14÷30 Vac/12÷30 Vdc | Possibilité de montage rapproché de 2 paires sans synchronisation

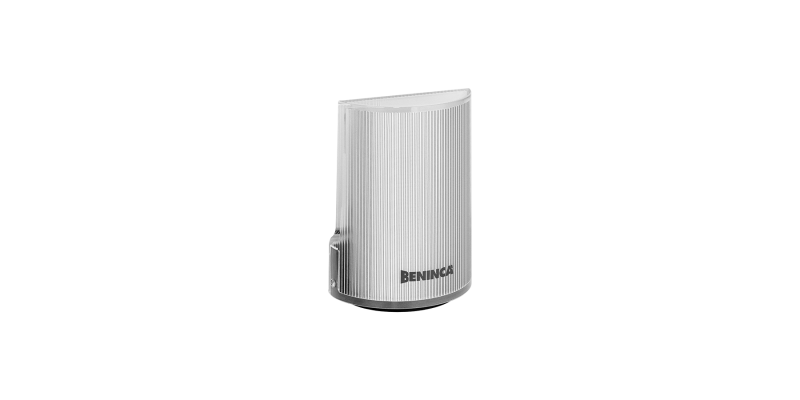

LAMPY 1x

LAMPY

Feu clignotant 12÷255 Vac/dc avec antenne intégrée

TO.GO2VA 1x

TO.GO2VA

Émetteur 2 canaux, 433,92 MHz, avec codage Advanced Rolling Code et Rolling Code

Alimentation moteur 230 Vac (50-60Hz)
Courant max. absorbé 1,3 A
Poussée maximale 2000 N
Temps d’ouverture 30"
Course max. 500 mm
Cycle de travail 30%
Degré de protection IP44
Centrale incorporée
Encodeur
Température de fonctionnement -20°C /+50°C
Lubrification GRAISSE
Longueur max. vantail 5 m
Poids 10,9 kg
Nb de moteurs par palette 49

BRAINY

APPLICATION

1 ou 2 moteurs pour portails battants, coulissants en vis à vis, moteurs hydrauliques et portes en accordéons industrielles

ALIMENTATION CENTRALE

230 Vac - 50/60 Hz

ALIMENTATION MOTEURS

230 Vac / 600 W + 600 W

PRINCIPALES FONCTIONS

Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et 3 codages radio (Advanced Rolling Code, Rolling Code, Code Fixe) | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrée encodeur pour détection d’obstacles | Entrées pour fins de course séparés pour chaque moteur | Entrées pour ouverture, fermeture, piétons, pas à pas, arrêt | Entrées séparées pour photocellule active en ouverture-fermeture et en fermeture | Entrée pour barre palpeuse N.F ou 8K2 | Sortie pour serrure électrique 230 Vac et 12 Vac/dc | Sorties utilisables comme témoin de signalisation de portail ouvert, éclairage de service, second canal radio ou test photocellules | Sortie de branchement clignotant | Réglage automatique des paramètres de fonctionnement (pour moteurs avec encodeur) | Réglage électronique du couple séparé pour chaque moteur et des temps de fonctionnement | Ralentissements réglables | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès et de programmation | Signal d’entretien

HEADY

APPLICATION

1 ou 2 moteurs pour portails battants

ALIMENTATION CENTRALE

230 Vac - 50/60 Hz

ALIMENTATION MOTEURS

230 Vac / 500 W + 500 W

PRINCIPALES FONCTIONS

Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et 3 codages radio (Advanced Rolling Code, Rolling Code, Code Fixe) | Borniers débrochables | Logique de fonctionnement automatique et semi-automatique | Entrée pour pas à pas, piétons et arrêt | Entrée photocellule programmable active en ouverture et fermeture ou seulement en fermeture | Sortie pour serrure électrique 230 Vac/éclairage de service | Sortie pour témoin de signalisation de portail ouvert, second canal radio et test photocellules | Sortie de branchement clignotant | Réglage électronique du couple séparé pour chaque moteur et des temps de fonctionnement | Ralentissements fixes | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien

Schéma Technique TOM50M
Schéma Bornes TOM50M
