Motoréducteur VN.M20 ESW
VN.M20 ESW
230 Vac
Motoréducteur 230 Vac avec encodeur, commande manuelle à chaîne et rapport de réduction 1/20 | Nouveau boîtier en plastique qui facilite le câblage du moteur grâce à la position frontale des borniers et à la possibilité d’accéder avec le câblage par trois entrées différentes | Ce dispositif permet le réglage de la position des fins de course d’ouverture et de fermeture de la porte directement dans la centrale de commande | Câblage rapide plug and play pour une installation facile et rapide | Deux accessoires disponibles pour le renvoi par chaîne avec rapport de réduction 1:1 (moteur non aligné) ou 1:1,8 (multiplicateur de couple ou de vitesse) | Sécurité maximale garantie même pendant le déverouillage rapide, grâce à un microrupteur qui coupe le courant au moteur | Réductions à bain d’huile avec vis en acier trempé et engrenage en bronze qui garantissent des performances élevées, une fiabilité maximale et un fonctionnement silencieux | Également disponible dans la version en kit avec moteur, câble de 5 m et centrale de commande THINKY
|
1x |
VN.M20 ESW Motoréducteur 230 Vac avec encodeur, commande manuelle à chaîne et rapport de réduction 1/20 |
|
1x |
THINKY Centrale de commande 230/400 Vac avec récepteur intégré |
|
1x |
CABLE VN.ESW 5 Câble avec câblage rapide plug and play | L=5 m |
| Alimentation de réseau | 230 Vac (50-60Hz) |
| Alimentation moteur | 230 Vac |
| Courant max. absorbé | 3,3 A |
| Couple maximum | 130 Nm |
| Rotations maximales en sortie | 18 |
| Vitesse de sortie | 24 r.p.m. |
| Trou arbre | 1” (25,4 mm) |
| Rapport réduction fin de course | 1/20 |
| Degré de protection | IP40 |
| Centrale incorporée | |
| Récepteur intégré | |
| Encodeur | |
| Température de fonctionnement | -20°C /+50°C |
| Lubrification | HUILE |
| Surface porte | 35 ㎡/max |
| Poids | 15,5 kg |
| Nb de moteurs par palette | 24 |

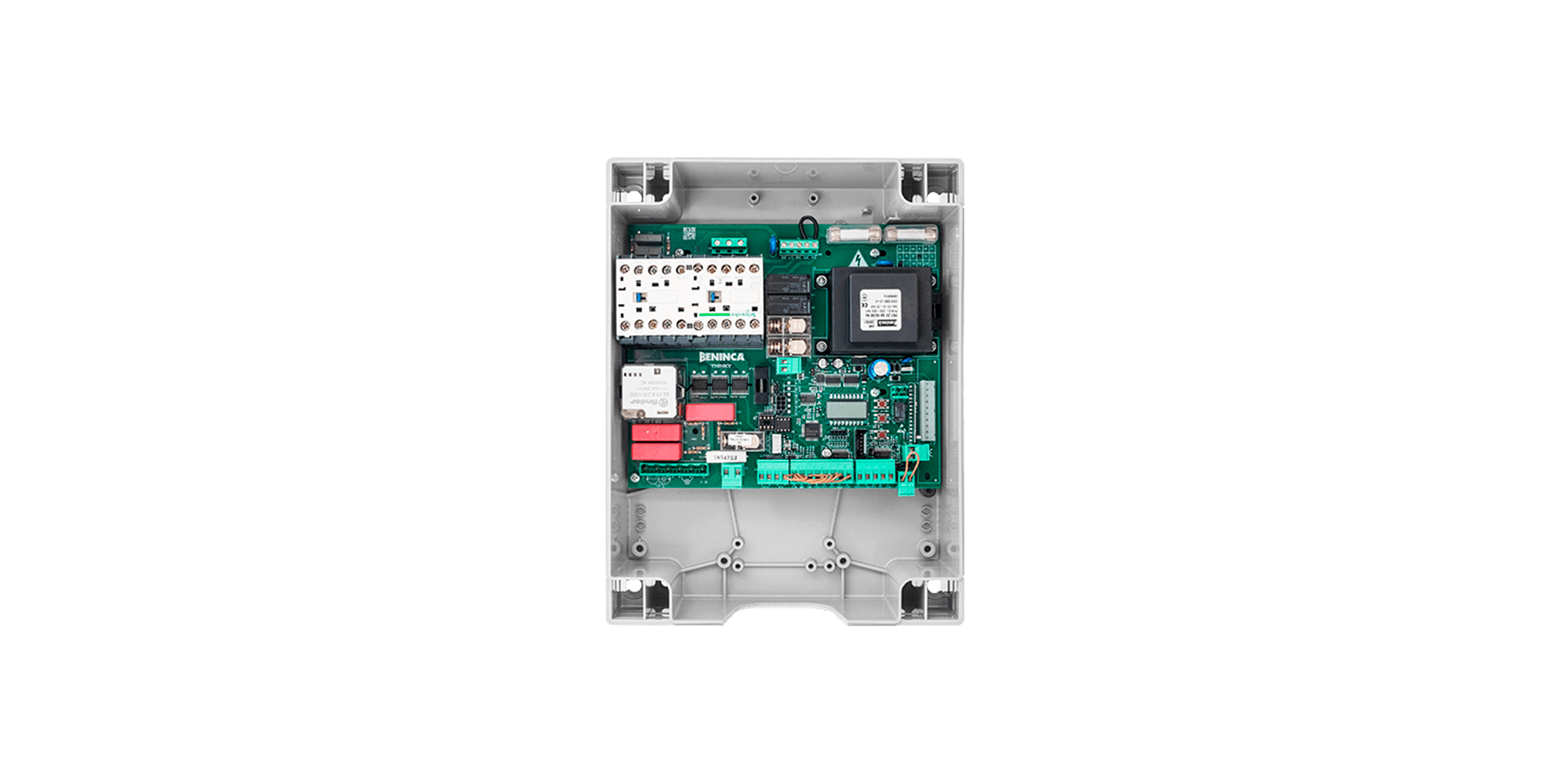

THINKY
APPLICATION
1 moteur pour portes sectionnelles et roulantes, portes en accordéons à plus de deux vantaux, volets non équilibrés et portes coulissantes industrielles
ALIMENTATION CENTRALE
230 Vac monophasé ou 400 Vac triphasé
ALIMENTATION MOTEURS
230 Vac monophasé ou 400 Vac triphasé
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et codage radio ARC et prédisposition pour récepteur radio embrochable | Prédisposition pour raccordement d’un encodeur absolu et câblage rapide (moteurs VN « ESW ») | Réglage automatique des paramètres de fonctionnement avec moteurs dotés d’un encodeur absolu (VN « ESW ») | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pour fins de course moteur | Entrées pour ouverture, fermeture, pas à pas, piétons et arrêt | Entrées pour 4 paires de photocellules (actives en ouverture et fermeture ou seulement en fermeture) avec logique PHOTO TEST | Entrée pour barre palpeuse N.F ou 8K2 | Entrée pour capteur de sécurité | Sortie utilisable pour témoin de signalisation de portail ouvert, second canal radio, éclairage de courtoisie et éclairage de zone | Sortie utilisable pour témoin de signalisation de portail ouvert ou test photocellules | Protection contre les défaillances de phase et le franchissement du seuil de courant du moteur | Possibilité de gestion des paramètres mémorisés dans la centrale électronique avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien

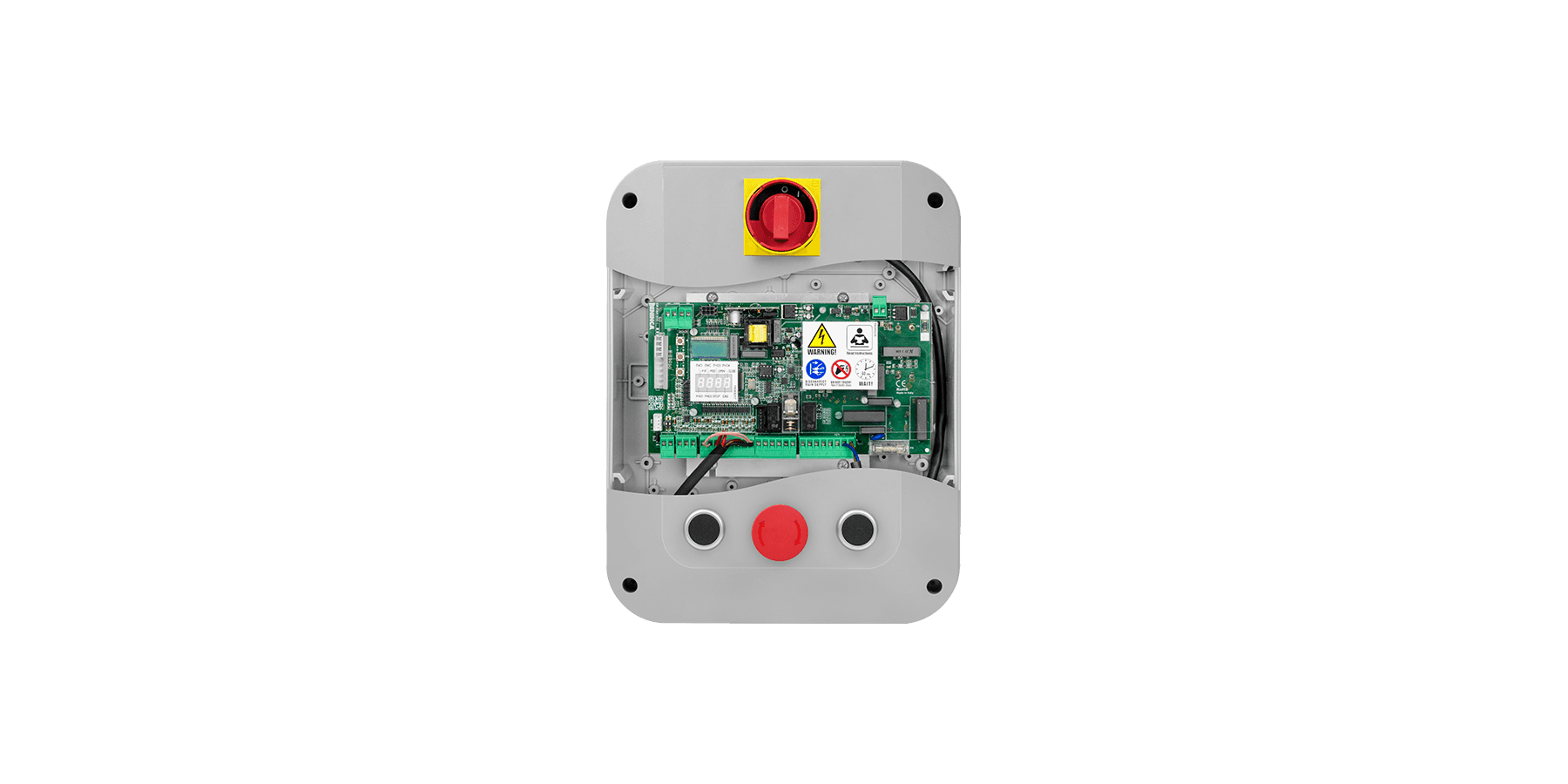

WAVE 230
APPLICATION
1 opérateur pour portes sectionnelles et volets roulants industriels, série VN
ALIMENTATION CENTRALE
100÷250 Vac – 50/60 Hz
ALIMENTATION MOTEURS
230 Vac
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio 433,92 MHz modèle ONE2.WI fourni de série | Borniers extractibles | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pour fins de course moteur | Prédisposition pour raccordement d'un encodeur absolu et câblage rapide (moteurs VN « ESW ») | Réglage automatique des paramètres de fonctionnement | Entrées pour pas à pas, ouverture, fermeture, piétons, arrêt | Entrée pour barre palpeuse N.F. ou 8K2 | Entrée pour capteur de sécurité | 2 entrées utilisables pour photocellule active en ouverture et fermeture ou seulement en fermeture | Sortie utilisable pour témoin de signalisation de portail ouvert, éclairage de service, éclairage de zone | Sortie pour test photocellules | Sortie second canal radio | Réglage électronique du couple avec calcul automatique pour chaque point de la course (STC SYSTEM) | Sécurité anti-écrasement à détection ampérométrique | Ralentissements réglables | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Variateur de fréquence intégré | Encodeur virtuel | Nombre de manœuvres | Mot de passe d'accès à la programmation | Signal d'entretien
