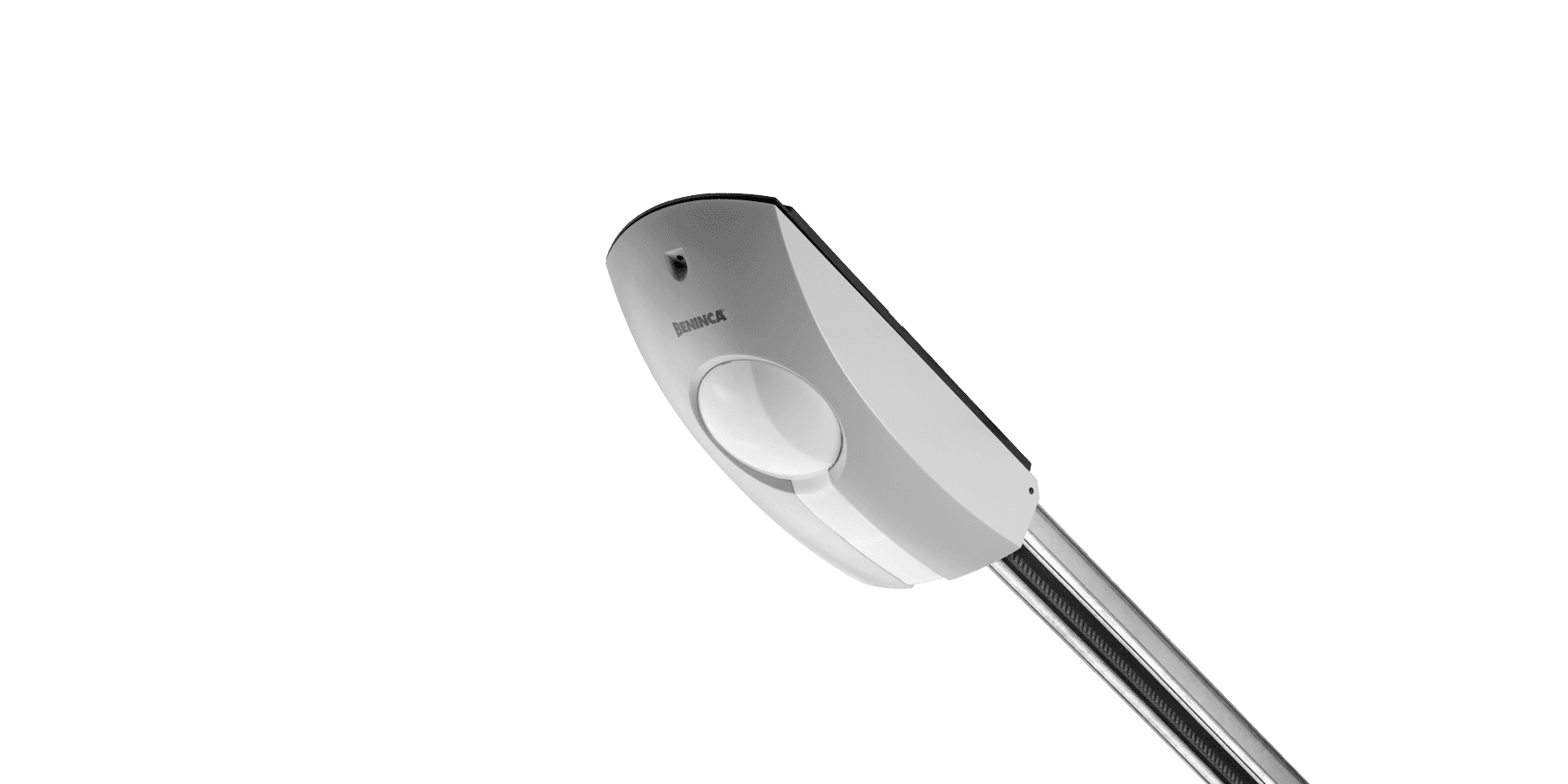

Motoréducteur JM.3ESA
Usage résidentiel
Usage collectif
Portes garage sectionnelles
24 Vdc
Jusqu’à 11 ㎡
Dispositif intégré qui garantit la précision maximale pendant les phases d'actionnement de l'automatisme
Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels
64 émetteurs mémorisables dans le récepteur
JM.3ESA
24 Vdc | usage intensif
Motoréducteur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur | Course réglable avec une butée mécanique dans les rails à courroie et deux dans les rails à chaîne | Système anti-écrasement à détection ampérométrique | Fonctionnement garanti en cas de coupure de courant grâce à des batteries parfaitement intégrables dans le moteur | Électronique de pointe avec afficheur et lampe de courtoisie à basse consommation | L’encodeur assure une sécurité et une précision maximales dans les phases de manœuvre de la porte | Système de connexion rapide pour relier le patin à la porte
Rail non inclus
|
1x |
JM.3ESA Motoréducteur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur |
|
1x |
PTC.3 9B Rail préassemblé et prétensionné avec courroie pour portes H max. 2,5 m. |
|
1x |
TO.GO2VA Émetteur 2 canaux, 433,92 MHz, avec codage Advanced Rolling Code et Rolling Code |
| Alimentation de réseau | 230 Vac (50-60Hz) |
| Alimentation moteur | 24 Vdc |
| Courant max. absorbé | 0,7 A |
| Puissance absorbée en stand-by | ≤ 1,5 W |
| Force traction/poussée | 600 N |
| Vitesse d’ouverture | 8,9 m/min |
| Cycle de travail | usage intensif |
| Degré de protection | IP40 |
| Centrale incorporée | |
| Récepteur intégré | |
| Encodeur | |
| Fin de courses | électronique à encodeur |
| Température de fonctionnement | -20°C /+50°C |
| Surface porte | 11 ㎡/max |
| Poids | 4,8 kg |
| Nb de moteurs par palette | 50 |
CP.J4ESA
APPLICATION
1 moteur JM.3ESA, JM.4ESA
ALIMENTATION CENTRALE
230 Vac – 50/60 Hz
ALIMENTATION MOTEURS
24 Vdc / 8,5 A
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et 3 codages radio (Advanced Rolling Code, Rolling Code, Code Fixe) | Dispositif ESA SYSTEM intégré pour des économies d’énergie | Borniers fixes | Logique de fonctionnement automatique et semi-automatique | Entrées pour pas à pas, ouverture, fermeture, arrêt, photocellule | Entrée pour barre palpeuse N.F. ou 8K2 | Sortie utilisable pour témoin de signalisation de portail ouvert, éclairage de service, second canal radio ou éclairage de zone | Test photocellules | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple avec calcul automatique pour chaque point de la course (SYSTEME STC) | Sécurité anti-écrasement à détection ampérométrique et gestion encodeur | Possibilité de réglage du démarrage à vitesse ralentie pendant 2 secondes (SOFT START) | Ralentissements réglables | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien
