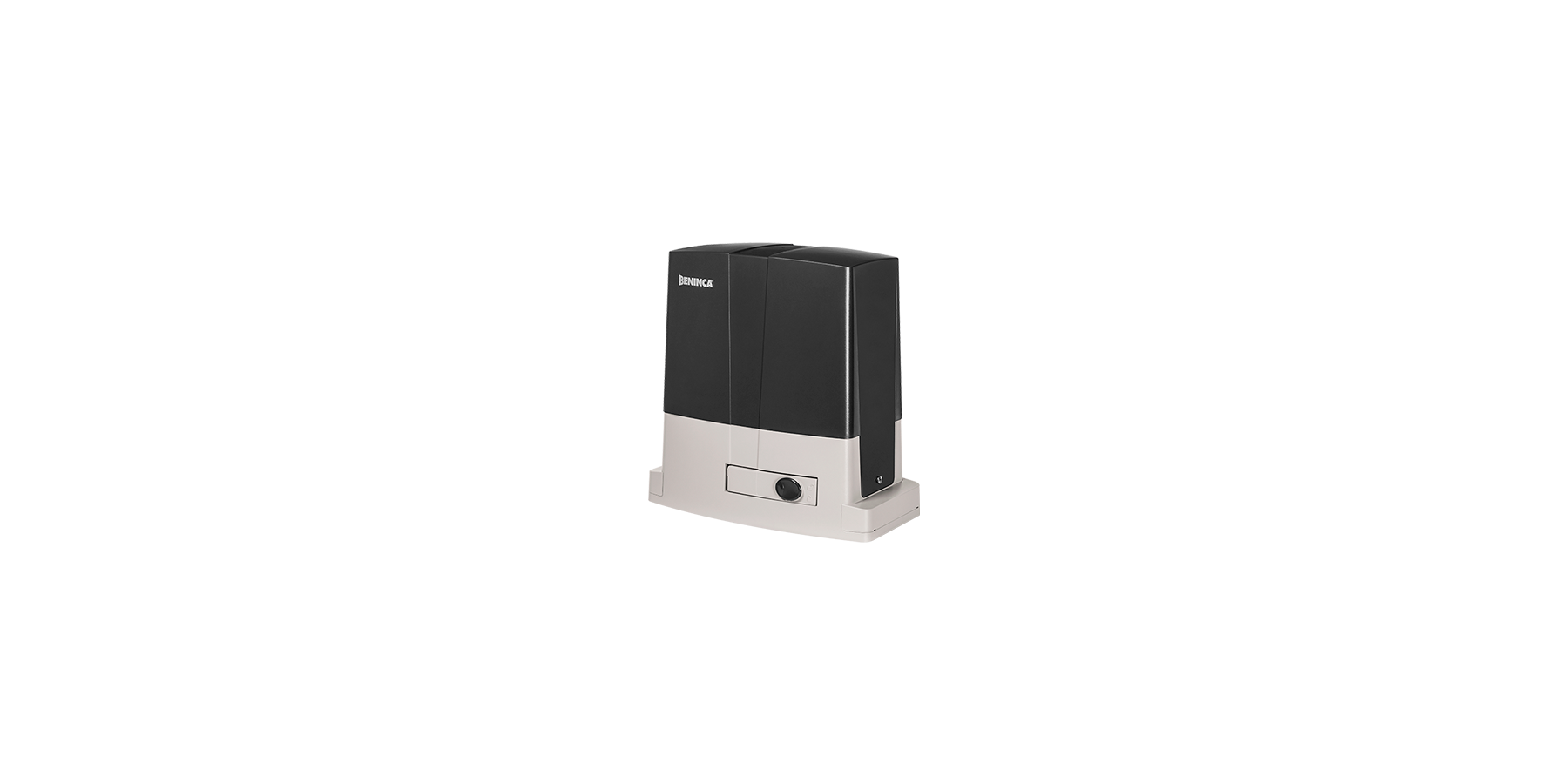

Motoréducteur BULL424ESA
Usage résidentiel
24 Vdc
Jusqu’à 450 kg
Dispositif intégré qui garantit la précision maximale pendant les phases d'actionnement de l'automatisme
Système intelligent de contrôle de la puissance qui permet d’acquérir des données dynamiques à travers un calcul précis du couple. Le système STC permet de détecter les points critiques éventuels et de régler le couple en fonction des données mesurées et des besoins réels
Récepteur 433,92 Mhz doté de code exclusif ARC (Advanced Rolling Code)
64 émetteurs mémorisables dans le récepteur
BULL424ESA
24 Vdc | usage intensif

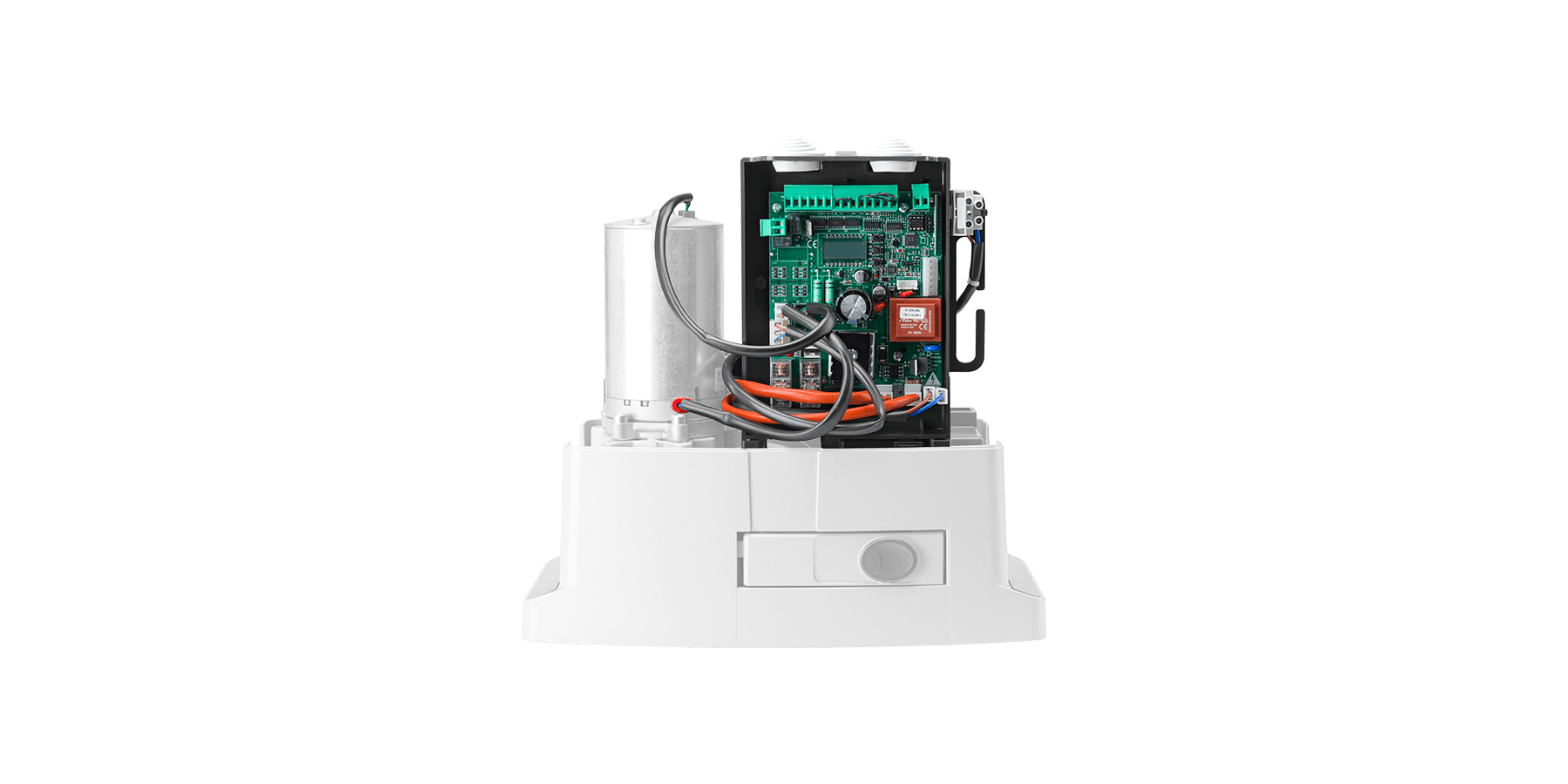

Motoréducteur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur | Système d’économie d’énergie ESA SYSTEM | Le dispositif encodeur garantit une sécurité et une précision maximales lors de la manœuvre du portail | Le système STC, permet de gérer la distribution du couple en fonction de la position du portail en garantissant ainsi une sécurité maximale | Dispositif anti-écrasement avec détection ampérométrique | Possibilité de fonctionnement sur batteries en cas de coupure de courant | Levier de déverouillage en métal | Fins de course magnétiques disponibles en tant qu’accessoires (MLS)
Gabarit d’installation inclu. Mesures 325x100x5 mm, entraxe de fixation moteur 300x75 mm, 4 trous de Ø 9 mm
|
1x |
BULL424ESA Motoréducteur 24 Vdc pour utilisation intensive avec centrale incorporée et encodeur |
|
1x |
PUPILLA.T Paire de photocellules orientables dans trois positions, alimentation 14÷30 Vac/12÷30 Vdc | Possibilité de montage rapproché de 2 paires sans synchronisation |
|
1x |
LAMPY Feu clignotant 12÷255 Vac/dc avec antenne intégrée |
|
1x |
TO.GO2VA Émetteur 2 canaux, 433,92 MHz, avec codage Advanced Rolling Code et Rolling Code |
| Alimentation de réseau | 230 Vac (50-60Hz) |
| Alimentation moteur | 24 Vdc |
| Courant max. absorbé | 0,4 A |
| Puissance absorbée en stand-by | ≤ 1,5 W |
| Poussée maximale | 428 N |
| Vitesse d’ouverture | 6,7 ÷ 11 m/min |
| Cycle de travail | usage intensif |
| Degré de protection | IP44 |
| Centrale incorporée | |
| Récepteur intégré | |
| Encodeur | |
| Encodeur virtuel | |
| Fins de course magnétiques | |
| Pignon pour crémaillère | M4 Z14 |
| Température de fonctionnement | -20°C /+50°C |
| Lubrification | GRAISSE |
| Poids maximum portail | 450 kg |
| Poids | 10,4 kg |
| Nb de moteurs par palette | 40 |
| Poids kit | 11,1 kg |
| Nb de kits par palette | 40 |
CP.B24ESA
APPLICATION
1 moteur pour portail coulissant série BULL424ESA et BULL624ESA
ALIMENTATION CENTRALE
230 Vac – 50/60 Hz
ALIMENTATION MOTEURS
24 Vdc
PRINCIPALES FONCTIONS
Écran LCD intégré | Récepteur radio intégré 433,92 MHz 64 codes et codage radio ARC | Dispositif ESA SYSTEM intégré pour des économies d’énergie | Borniers débrochables | Logique de fonctionnement automatique, semi-automatique et homme mort | Entrées pour fins de course moteur | Entrées séparées pour photocellule active en ouverture-fermeture et en fermeture | Entrée piétons, pas à pas et arrêt | Entrée pour barre palpeuse N.F. ou 8K2 | Deux sorties utilisables pour témoin de signalisation de portail ouvert, éclairage de service, second canal radio ou éclairage de zone | Test photocellules | Réglage automatique des paramètres de fonctionnement | Réglage électronique du couple avec calcul automatique pour chaque point de la course (SYSTEME STC) | Sécurité anti-écrasement à détection ampérométrique et gestion encodeur | Ralentissements réglables | Possibilité de configuration des paramètres et de gestion des télécommandes avec système Advantouch | Nombre de manœuvres | Mot de passe d’accès à la programmation | Signal d’entretien
